氨分解制氢和纯化设备
  • 名称:氨分解制氢和纯化设备
  • 型号: AD/FC系列

氨分解制氢和纯化设备

氨分解制氢设备是以催化触媒作用下,将气态氨加热到600-850度,氨气化学分解后制得含氢75%、氮25%的混合气体。后级配套的纯化设备,主要是去除混合气体中,没有完全分解的残存氨气和水份等,残氨含量≤2ppm、气体露点≥-70℃、氧≤3ppm。可以单独作为优质保护气体使用,也是制氮机纯化设备还原氢气可靠来源。氨分解制氢设备和纯化产品特点如下:



产气量范围 ACTFil的氨分解制氢设备每小时出力能力为:5-500Nm3



设备和使用成本低 比其他类型制氢设备前期投资小。液氨价格便宜、在高质量的催化触媒作用下,低能耗仍能高效分解,设备运行成本低廉,是目前氮氢保护气氛最佳获取来源。



优质原材稳定高效 分解炉胆选用0Cr25Ni20耐高温耐腐蚀不锈钢;加热元件采用热力学性能优良的镍铬合金;高效催化剂、自动控温仪表、不锈钢管道阀门都是为了氨分解制氢设备的长期稳定高效运行。



设备结构简单、使用方便 ACTFil氨分解设备为整体撬装设计,结构紧凑,无须基建即装即用。



安全可靠 氢气与氧气混合才会引发安全问题,弘益的氨分解及纯化设备工作在0.05MPa,液氨含氧量极低,制氢工艺过程在无氧环境中进行,安全稳定可靠。

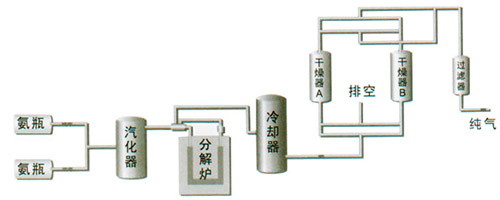

◆ 氨分解制氢设备及纯化工艺流程

弘益氨分解制氢设备及纯化

液氨汽化预热后,进入催化剂分解炉,在一定温度和催化剂作用下氨气分解产生含氢75%、氮25%的混合气,混合气体经热交换器和冷却器后,进入分子筛为吸附剂的干燥器,有效脱除混合气中残余氨和水份。裂解化学方程式为:2NH3→3H2+N2-22080卡热量,1公斤液氨完全分解可以制取氢氮混合气2.64Nm3。对气氛含氧量有特殊要求场合,还可以选加除氧脱氧设备。经纯化处理后,气体中的杂质含量均可以小于1ppm浓度。

◆ 产品气技术参数

制氢和纯化设备

氨分解设备

纯化设备

加除氧器

混合气氛组成

75% H2、25% N2

75% H2、25% N2

75% H2、25% N2

指标

杂质氧

≤3ppm

≤3ppm

≤1ppm

残余氨

≤500ppm

≤2ppm

≤1ppm

露  点

≤-10℃

≤-60℃

≤-70℃

工作压力

0.05MPa



◆ 各种氨分解制氢和纯化设备

  大型氢气纯化设备   氨分解制氢和纯化设备   整装待发的氨分解制氢和纯化设备








联系我们

您可以通过以下方式联系我们:
Tel: +86-512-66321603
MP: +86-13913173219
E-mail: sales@actfil.net



◆ ACTFil氨分解制氢和纯化设备主要技术参数

型   号

产气量
Nm3/h

液氨耗量
Kg/h

工作温度

催化剂种类

电源
AC (V)

功率
KW

冷却水
T/h

AD-5B/FC-5

5

2

600-650

铁触媒

220

5.5

AD-5C/FC-5

5

2

800-850

镍触媒

220

6

0.2

AD-10/FC-10

10

4

380

12

0.5

AD-20/FC-20

20

8

24

1

AD-30/FC-30

30

12

36

1.5

AD-40/FC-40

40

16

50

2

AD-50/FC-50

50

20

70

2.5

AD-60/FC-60

60

24

75

3

AD-80/FC-80

80

32

80

3.5

AD-100/FC-100

100

39

95

4

AD-150/FC-150

150

59

140

5

AD-200/FC-200

200

77

180

6
