EDI、CEDI模块维修和再建

1. 膜堆外观完整。

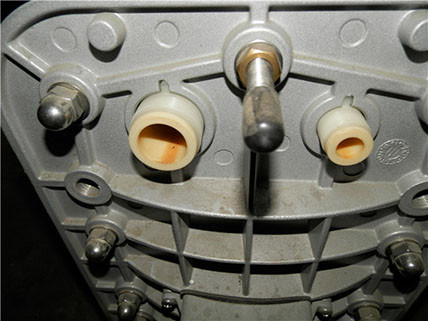

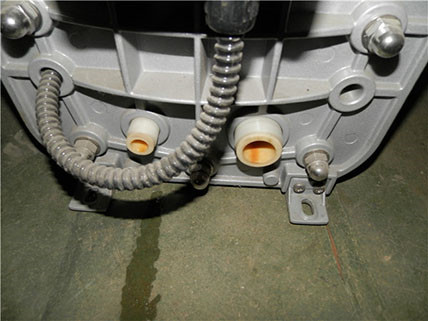

2. 膜块浓淡水进出水口均有明显的类似高温水烧灼的痕迹。

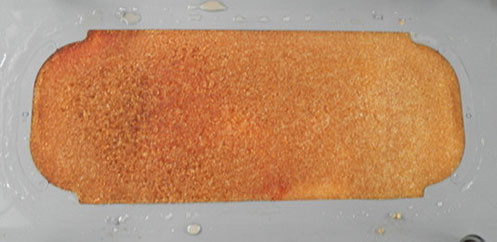

3. 膜堆拆卸后发现膜块内部填充树脂比例恰当，没有任何乱层现象，树脂色泽也基本正常。

4. 继续拆卸发现众多阴离子交换膜浓水出口处有焦灼痕迹。相对应位置的浓水室隔板也有焦灼痕迹，但没有过热变形的迹象。

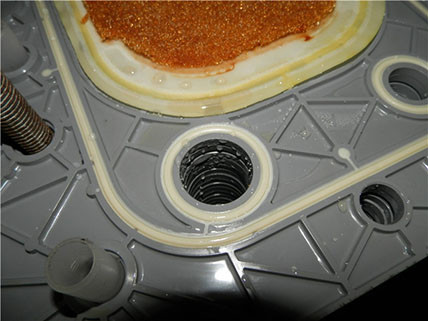

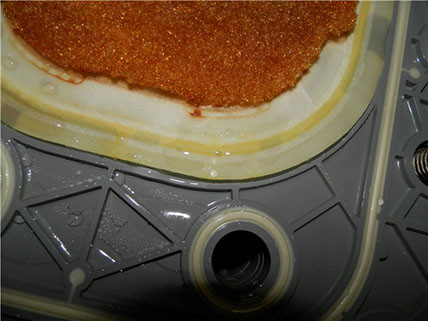

5. 淡水室出水口高温焦灼迹象明显，但尚没有高温变形。

6. 阴阳离子交换膜表面没有钙镁等结垢物。阴阳离子交换膜表面有明显焦灼迹象，尤其是靠近阴极极板处的阴离子交换膜。

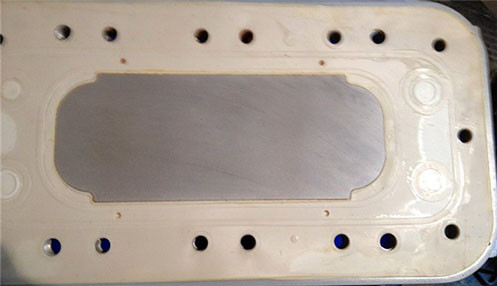

7. 阳极极板完好。

8. 阴极极板浓淡水出水口处均有高温烧灼迹象，但没有高温击穿变形。经处理后应能再次使用。 阴极电极完好。

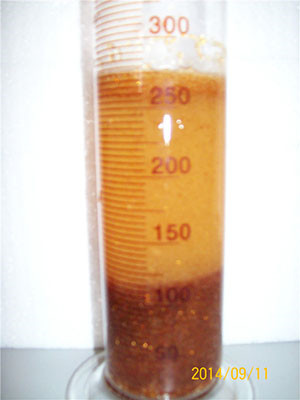

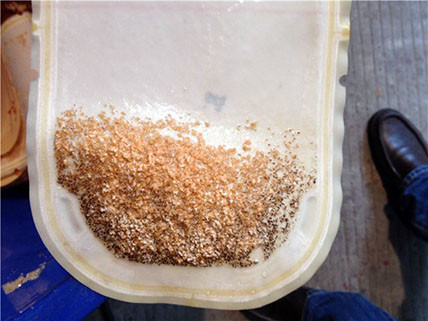

9. 取样分析发现树脂略有氧化，约有5%不到的树脂已经氧化破碎（图中呈乳白色的部分都是破碎成粉末的阴树脂悬浊液）。树脂比例恰当。

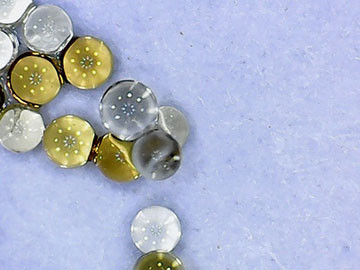

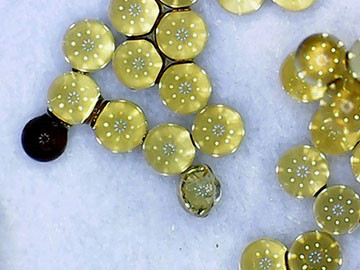

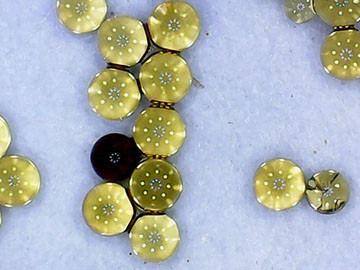

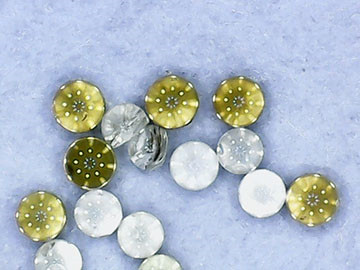

10. 在150倍显微镜下的树脂碎屑及烧焦、粘连的树脂。树脂总体情况尚可，破碎率在5%以下，树脂烧焦变色率不到5% 。但阴阳树脂相互粘连的情况比较明显，达到10%左右。

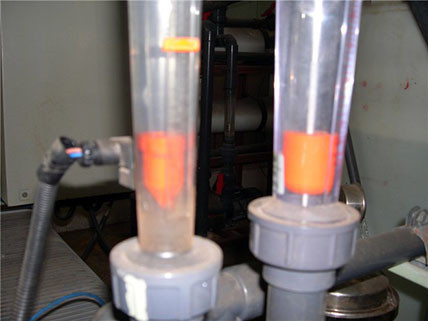

1. 西门子规定LXM30Z浓水室最低流量不低于187 L/H，现场运行膜堆浓水流量低于100L/H运行，低流量保护开关线路已断开。

2. 膜堆拆卸，树脂发黑有明显的烧焦症状，表明膜堆曾经出现过断水干烧。

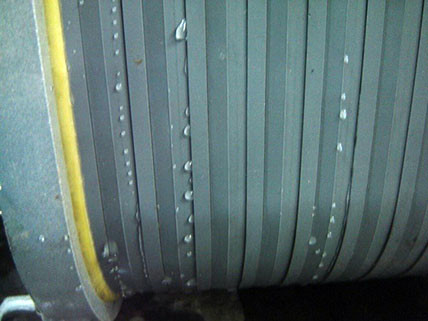

3. 膜堆隔板密封处有渗水，可能系运输过程中螺栓松懈所致。

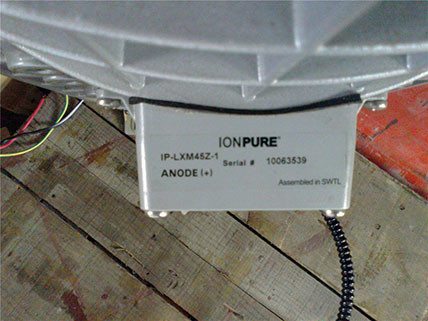

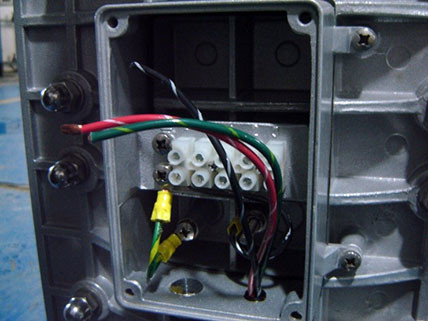

4. 阳极接线盒密封板丢失，接线箱内线路脱落不完整 。

1. 膜堆外观完整。

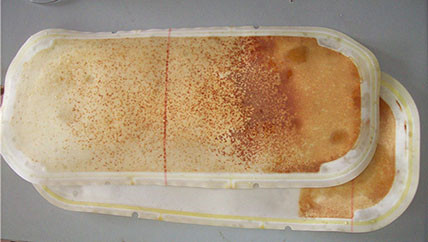

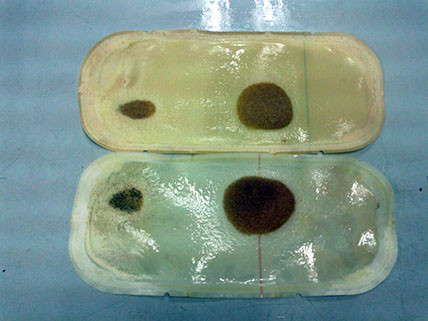

2. 膜堆拆卸后发现几乎所有浓水通道阴阳离子交换膜都有局部有粘连、变色并发硬现象。提示膜堆曾经因为浓水流量过小导致局部树脂发热、离子交换膜变性。

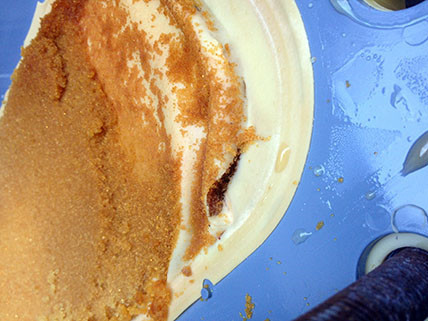

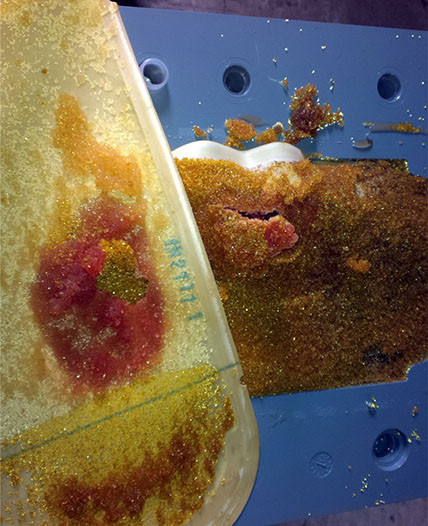

3. 分离阴阳膜导致的膜局部撕裂。不同区域的离子交换树脂有烧焦发黑现象。提示膜堆曾经因为浓水流量过小导致局部树脂发热、离子交换膜变性。

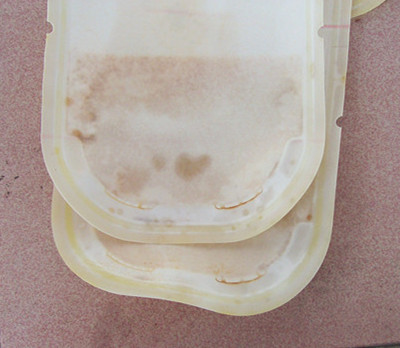

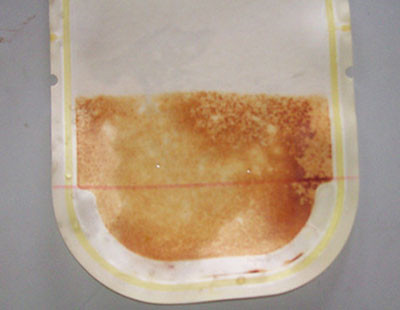

4. 洗净后的离子交换膜可以见到在粘连区域附近的离子交换树脂有烧焦发黑的现象，阴离子交换膜变白变性。

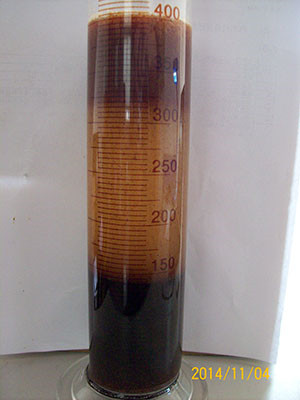

5. 取样分析发现树脂氧化严重，约有30%以上的树脂已经氧化破碎（图中呈乳白色的部分都是破碎成粉末的阴树脂）。

6. 阳极板尚完好，没有过热变形现象。

7. 阴极板完好，没有过热变形现象。

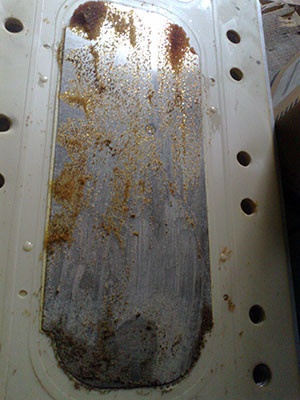

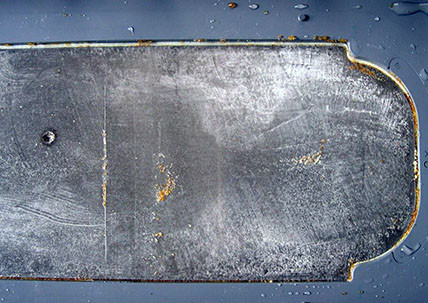

8. 洗净后发现阴极电极板表面结垢严重。

1. 膜堆外观完整。

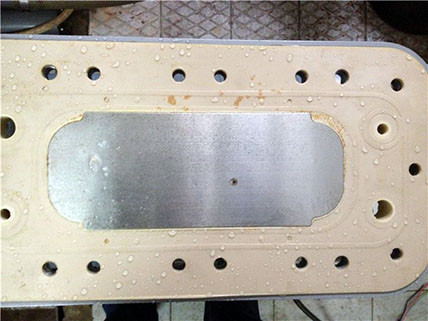

2. 膜块拆解后发现阳极极板完好。

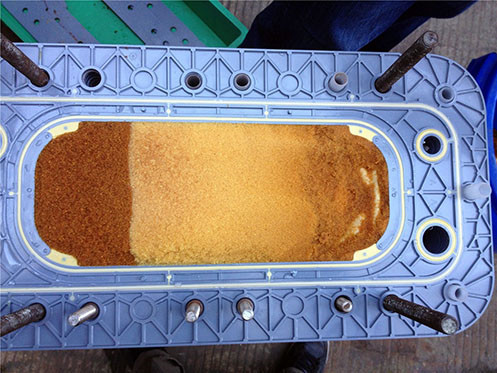

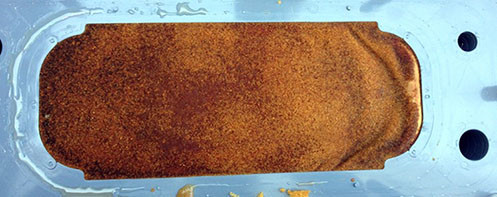

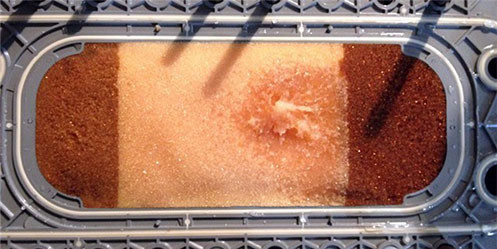

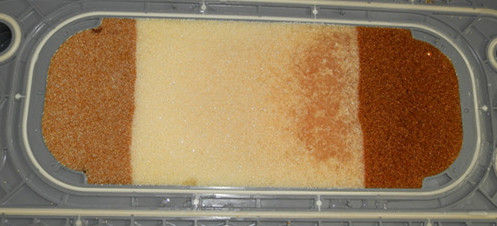

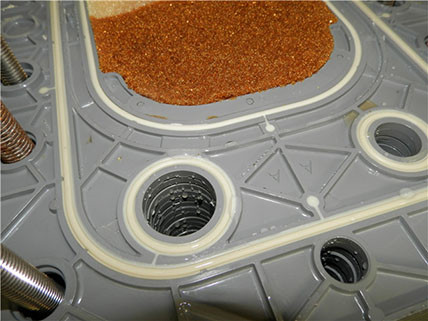

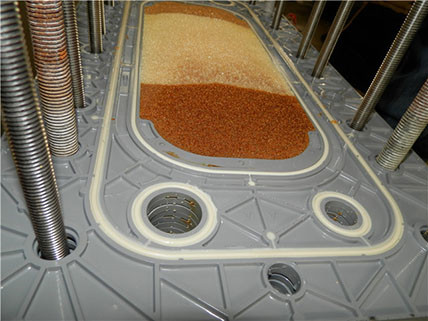

3. 淡水室树脂分布均匀无乱层。显示膜块没有进行过化学清洗及反洗。

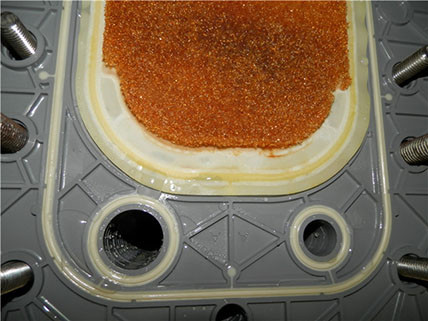

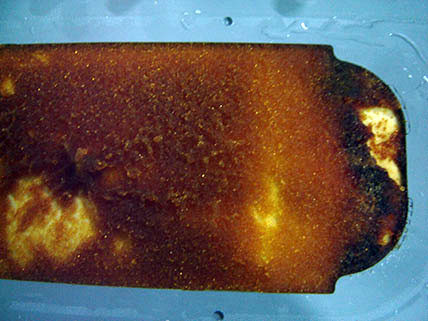

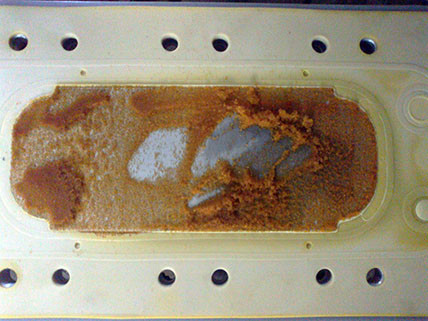

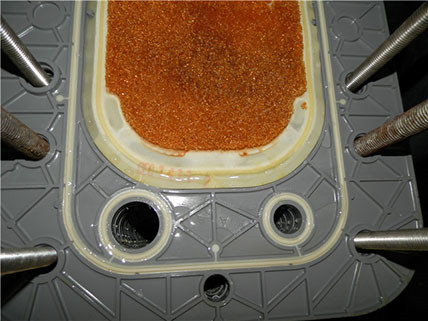

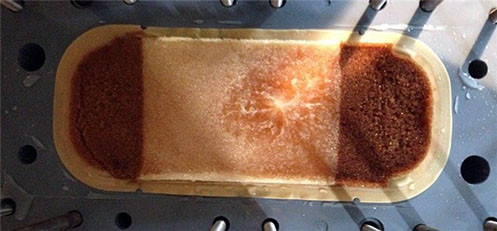

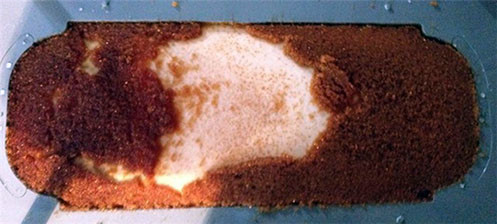

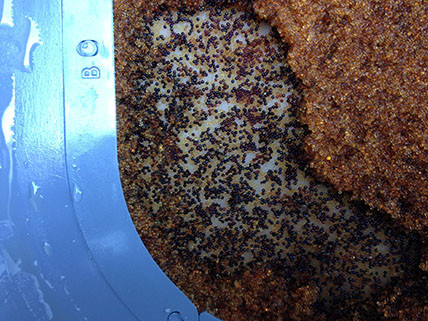

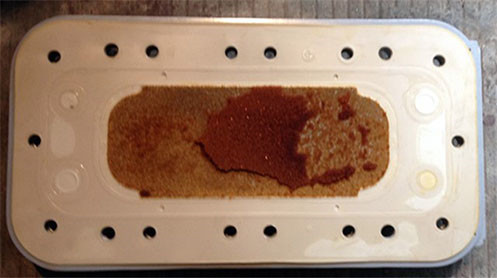

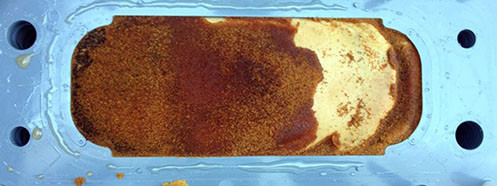

4. 浓水室树脂。浓水室靠近进水端部分树脂有严重烧焦迹象，显示膜块长期运行电流偏大或浓水流量过小。浓水室进水端阴膜钙镁结垢严重，提示系统进水硬度存在超标的可能。

5. 阴极极板完好，阴极极板有钙镁结垢物。

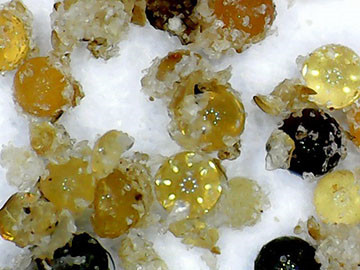

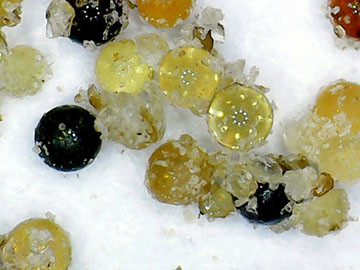

6. 150倍显微镜下的混合树脂，可见烧焦的树脂和触目惊心的破碎树脂，以及树脂周围白色的钙镁结晶体碎屑。

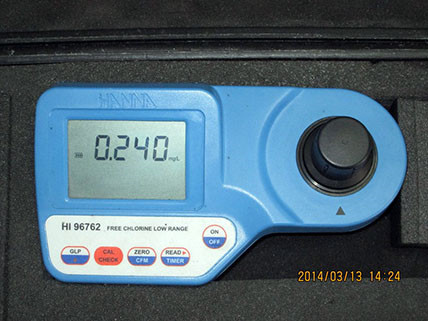

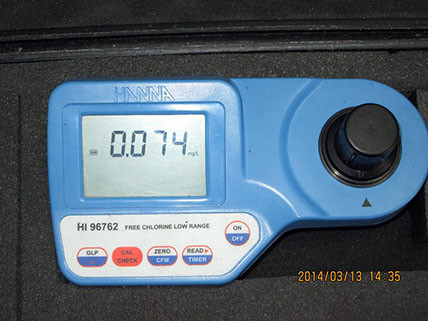

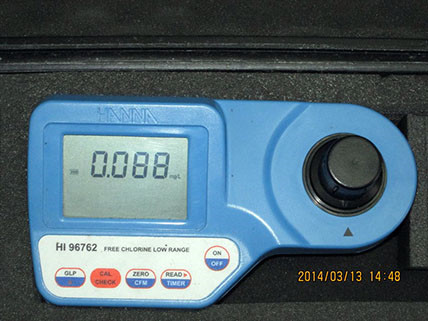

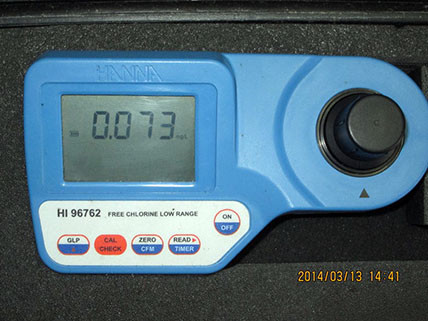

7. 检测寄送样品余氯值，由上至下依次为水样样品、1号样品余氯值、2号样品余氯值、3号样品余氯值、4号样品余氯值。由于样品没有注明系统采样部位，因此根据各样品余氯检测值分析确认，进CEDI膜堆的水中余氯至少超标近3倍。西门子CEDI膜堆进水允许的余氯值是不大于0.02ppm。

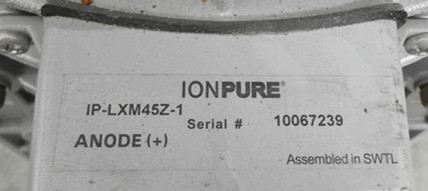

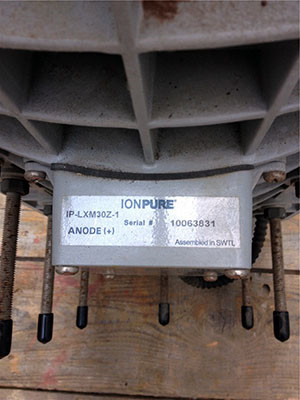

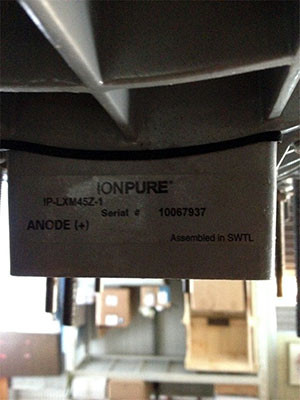

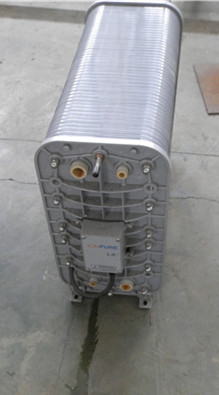

1. 膜堆外观完整。浓淡水进出口接口完好。 西门子水技术有限公司组装。

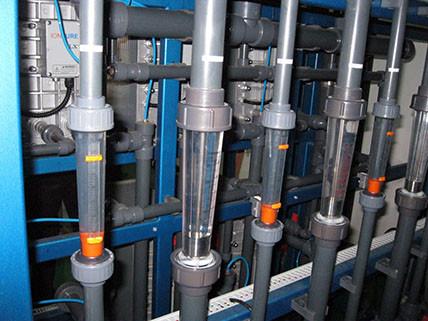

2. 在线测试发现淡水出水流量、浓水流量都很小，淡水流量仅1m³/h，完全达不到30Z膜块最低通电所要求的淡水产水流量1.7m³/h。

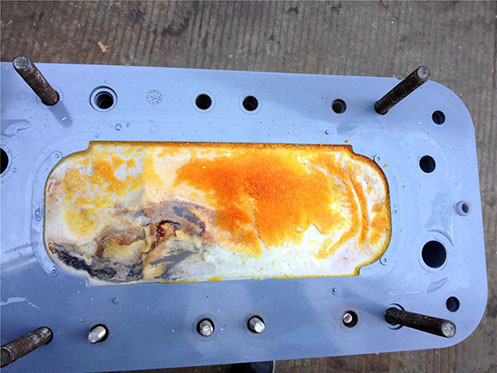

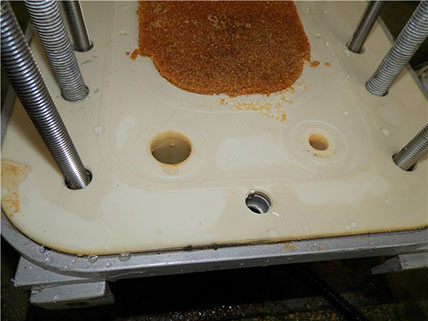

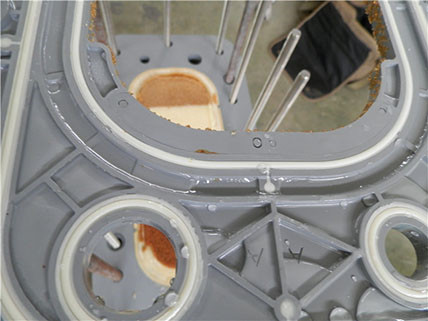

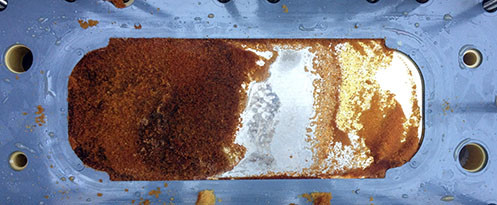

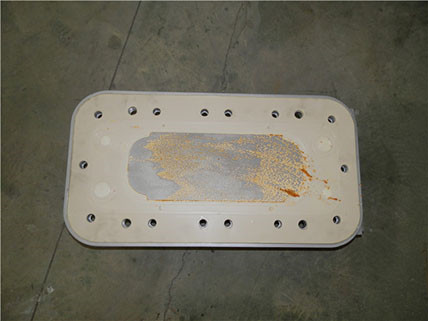

3. 拆卸后首先发现阳极端板局部腐蚀发黑。下图为阳极对应腐蚀位置的浓水室第一张阴膜的情况，发热烧灼迹象明显。浓水室隔板基本无变形，尚可。

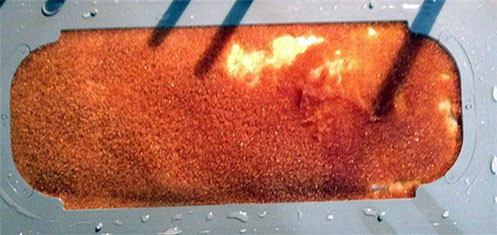

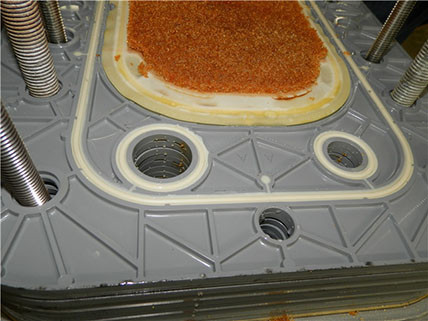

4. 靠近阳极极室的淡水室，进水端树脂有明显乱层迹象。淡水室隔板无明显受热变形迹象。

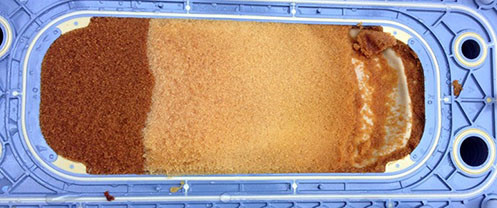

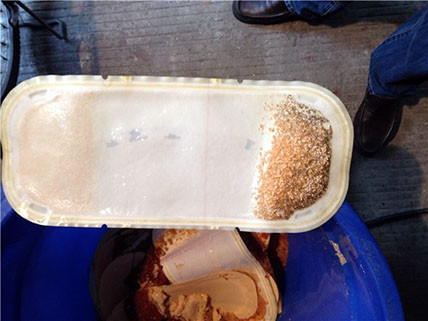

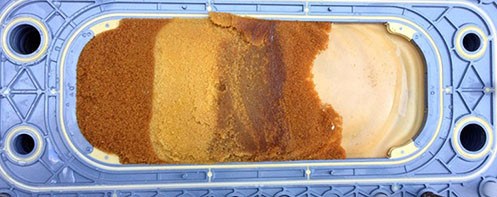

5. 浓水室、淡水室树脂乱层明显，提示膜块在运行维护过程中实施了多次化学清洗及反洗。

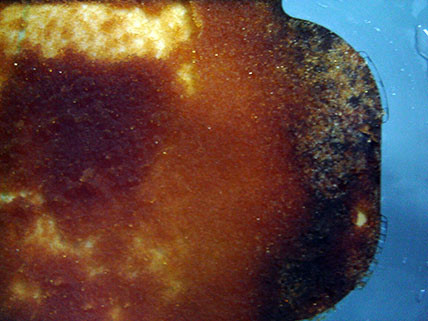

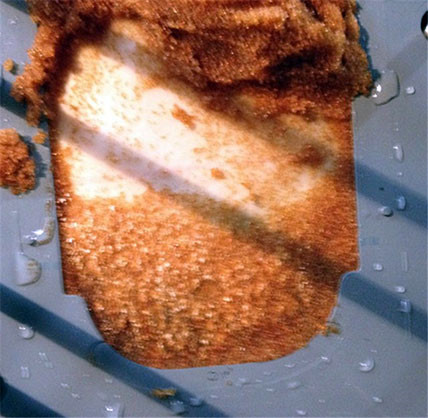

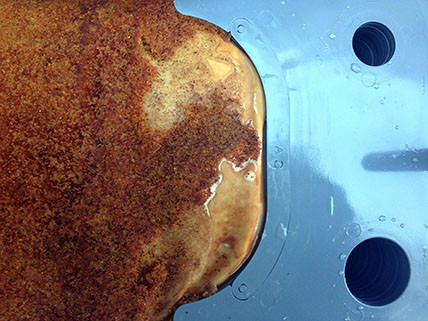

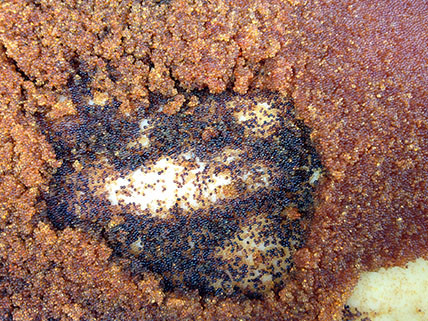

6. 烧焦的树脂局部特写

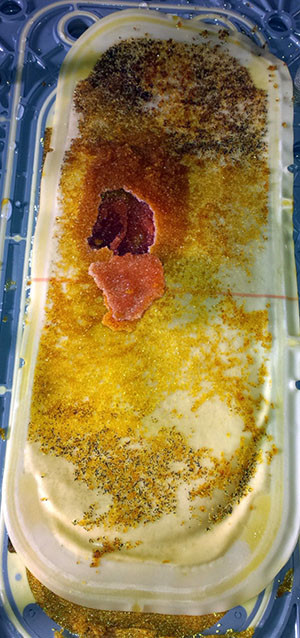

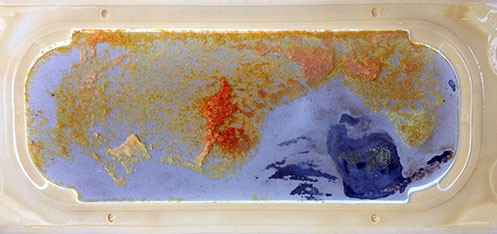

7. 烧焦变形破裂的阴阳离子交换膜。白色癣癍状的是钙镁结垢物。

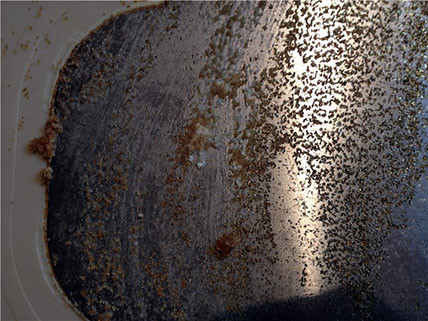

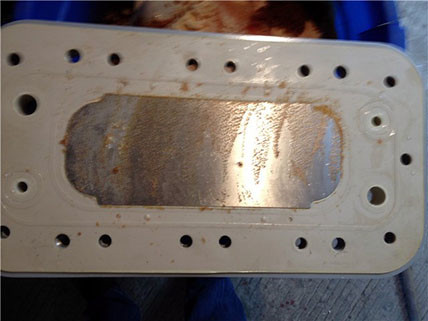

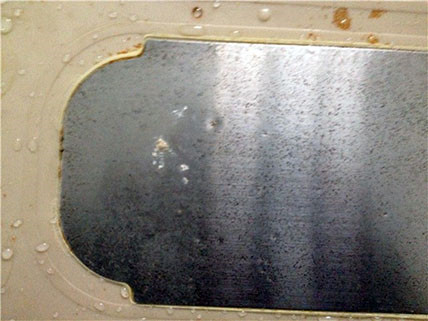

8. 结垢严重的阴极极板。仅仅是结垢，阴极板是完好的。

9. 150倍显微镜下的混合树脂，可见烧焦的树脂和触目惊心的破碎树脂，树脂周围全部是白色的钙镁结晶体。

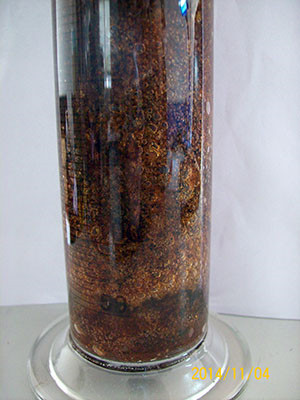

10. 饱和盐溶液浸泡后产生大量的气泡。

11. 在饱和盐溶液中阴阳树脂分层，中间部分就是大量的破碎的树脂碎屑。
